T-FLEX CAD 17 – новая отечественная САПР уже на пороге

«Топ Системы» - ведущий российский разработчик комплексных решений автоматизации проектирования, подготовки и управления производством. Основная разработка компании - программный комплекс T-FLEX PLM (CAD/CAM/CAE/CAPP/PDM/CRM/PM/MDM) - полномасштабное решение промышленного уровня для организации работ, связанных с информационной поддержкой и сопровождением жизненного цикла изделия.

30 марта 2020

В этом материале специалисты компании рассказали коротко о том, какой стала новая САПР T-FLEX CAD к своему 17 му релизу. Презентация новой САПР T-FLEX CAD состоится 26 мая 2020 года в Москве на ежегодном IT-Форуме «Российские решения T-FLEX PLM». Участие в форуме бесплатное, регистрация открыта на сайте компании «Топ Системы».

Разработка новой системы выполнялась по нескольким основным направлениям: инструменты по работе с большими сборками; коллективная работа с T-FLEX DOCs; новая функциональность по 3D моделированию, включая разработку новых инструментов для создания поверхностей и 3D каркасов, обновлённые операции 3D моделирования; новые механизмы создания замечаний и контроля качества; обновлённые инструменты измерений и много другое.

Работа с большими сборками – производительность, оптимизация, ускорение

Были проведены следующие мероприятия по улучшению работы со сборками:

  • Ускорение открытия файлов до 10 раз и более. Особенно улучшения проявляются при работе с большими сборками (Рис. 1);

Модель самолёта, около 49000 тел

Размер сборочного файла 36,8 Мб, общий размер проекта 12,3 Гб (только файлы grb)

Версия T-FLEX CAD

16

17

Время открытия модели, сек

315

38

Модель содержит структуру сборки, структуру изделия, при проектировании сложных деталей использовались операции поверхностного моделирования, в модели широко использованы стандартные изделия (заклёпки, крепёж) из библиотеки стандартных изделий, использовалась функциональность создания трубопроводов и электропроводки, сборочные узлы выполнены с высокой степенью детализации. Кроме того, модель загружена в PDM-систему – для коллективной работы с ней.

О том, как создавалась модель самолёта, читайте на нашем сайте www.tflex.ru.

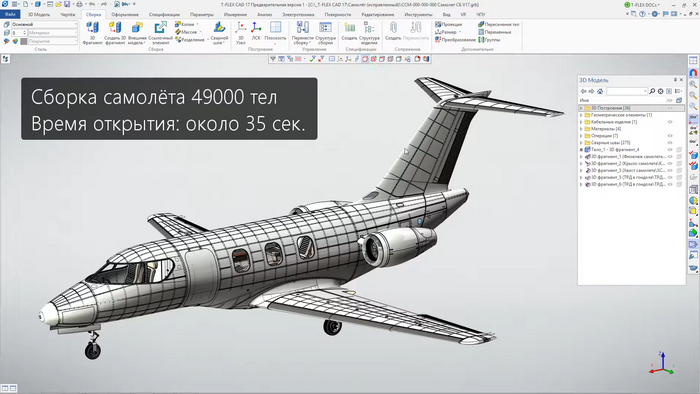

Рис 1 Модель самолёта в T-FLEX CAD

  • Уменьшение расхода памяти при загрузке сборок;
  • Режим больших сборок работает в прозрачном для пользователя режиме;

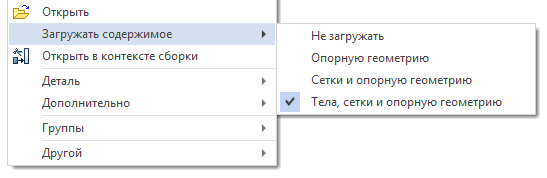

  • Появились новые команды для управления сборками, позволяющие выбирать, какую геометрию загружать (Рис. 2):

Рис. 2 Новые команды по загрузке сборок

  • Добавлен механизм прерывание процесса загрузки файлов (Рис. 3):

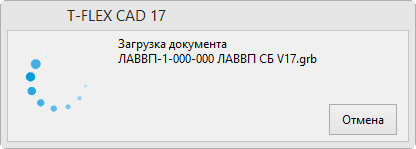

Рис. 3 Возможность отмены открытия файла в T-FLEX CAD 17

  • Поддерживается параллельная загрузка сеток (поддержка многопоточности);
  • Ускорен импорт файлов из других САПР.
  • …и много другое

Коллективная работа под управлением T-FLEX DOCs

Одним из основных векторов развития системы является разработка новых инструментов для коллективной работы над проектами. Это и новые режимы коллективной работы с T-FLEX DOCs, и новый механизм для создания замечаний (о нём речь пойдёт ниже), а также оптимизация работы со сборками, доработка окон управления сборками. В целом T-FLEX CAD 17 стал максимально интегрированным в T-FLEX DOCs – T-FLEX CAD 17 полностью встраивается в интерфейс T-FLEX DOCs, что позволяет использовать возможности САПР по созданию замечаний, измерений и др. функций внутри PDM-системы без перехода в другое окно и открытия других программ (Рис. 4).

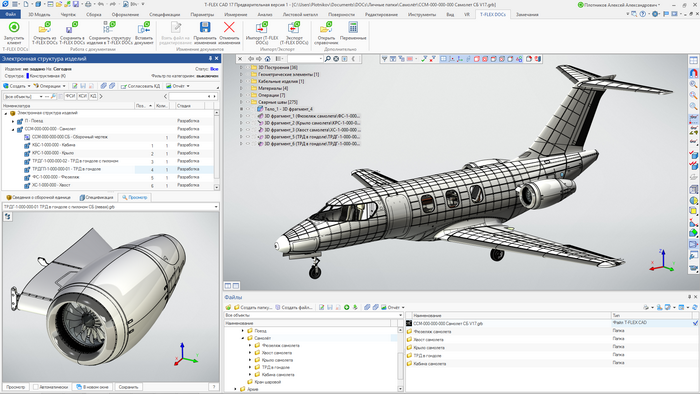

Рис. 4 Коллективная работа в T-FLEX CAD 17 под управлением в T-FLEX DOCs 17

Принципиально новый механизм рецензирования и аннотирования 3D моделей и чертежей (Замечания)

Всем известный по T-FLEX CAD механизм по созданию аннотаций претерпел существенные изменения. Фактически, был создан новый инструмент, получивший название Замечания (Рис. 5).

  • Механизм замечаний теперь работает и в 3D, и в 2D;
  • Добавлена функция красного карандаша, которая позволяет пользователю рисовать замечания как на 3D моделях, так и на 2D чертежах. Поддерживает ввод пальцем и пером на сенсорных мониторах и графических планшетах;
  • Добавлено новое вспомогательное окно «Замечания», позволяющее работать с объектами замечаний в прозрачном режиме и контролировать их создание;
  • Появилась возможность создания замечаний как в T-FLEX CAD, так и непосредственно в системе T-FLEX DOCs в режиме коллективной работы.

Рис. 5 3D и 2D замечания в T-FLEX CAD 17

Новые и обновлённые операции и команды 3D моделирования. Поверхностное и каркасное 3D моделирование

Об операциях поверхностного и каркасного 3D моделирования, а также про другие изменения в 3D операциях и инструментах мы напишем отдельную статью. Сейчас важно, что такие инструменты появились и продолжают разрабатываться для использования на предприятиях судостроения, аэрокосмической промышленности (Рис. 6).

  • Добавлены новые инструменты и улучшены существующие по поверхностному моделированию (поверхность смещения, переходная поверхность, продолжение по закону, сшивка и др.);
  • Добавлены новые твердотельные операции и улучшены имеющиеся операции и команды (тело смещения, оболочка, вращение, булева операция, по траектории, отсечение);
  • Добавлены новые инструменты по работе с 3D кривыми и улучшены существующие (соединительная кривая, кривая по двум проекциям, изопараметрическая кривая, коническая кривая, 3D профиль, 3D узел и др.) – что позволяет работать с проволочной геометрией на новом уровне;
  • Реализована возможность модификации проволочной геометрии (скругление, удлинение, обрезка) с отображением в дереве 3D модели.

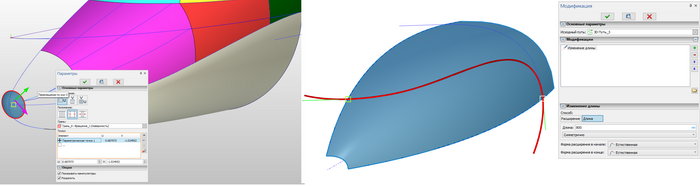

Рис. 6 Новые операции 3D поверхностного моделирования. Работа с каркасами

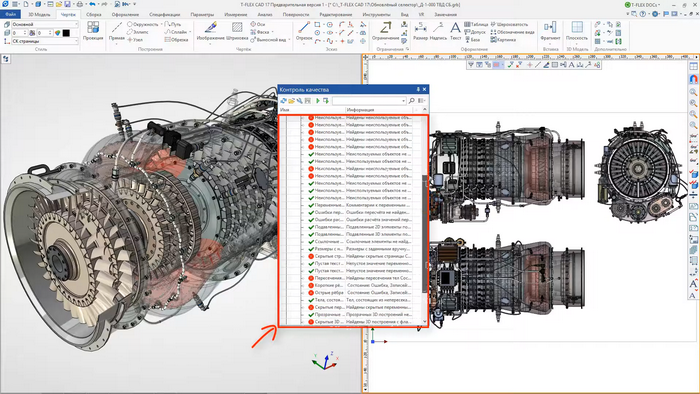

Контроль качества – проверка моделей и чертежей по установленным корпоративным правилам

В первую очередь новый инструмент предназначен для нормоконтролёров и конструкторов, а также служб безопасности предприятий (Рис. 7). Включает в себя:

  • Автоматическую проверку нормоконтролёра и конструктора: проверка шрифтов, толщин линий, наличия размеров, технических требований, отсутствие «подогнанных размеров» (когда номинал исправлен вручную), отсутствие пересечения тел, отсутствие ошибок пересчёта модели и переменных, и т.д.;
  • Автоматическая проверка файлов на сокрытие секретной информации, что необходимо для службы безопасности;
  • Поддержка возможности расширения состава проверок с использованием открытых механизмов (Open API).

Рис. 7 Окно параметров контроля качества

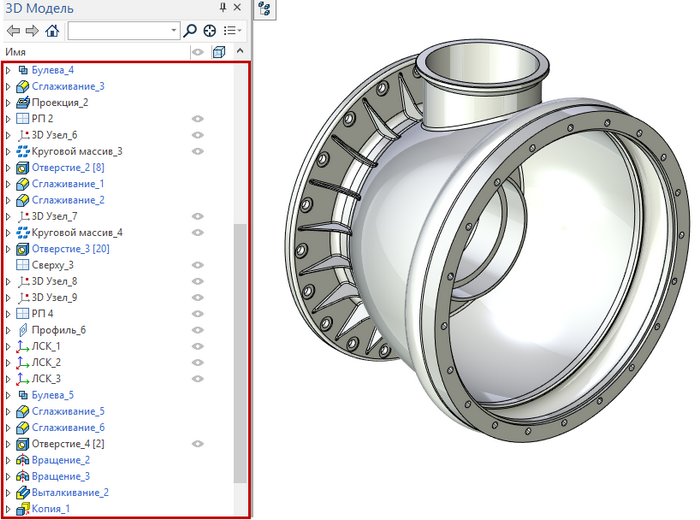

Отображение дерева 3D модели в порядке создания элементов

Реализовано запрашиваемое пользователями представление дерева 3D модели «В порядке создания элементов» (Рис. 8), что делает T-FLEX CAD более универсальным инструментом:

Рис. 8 Дерево модели в порядке создания элементов

Обновлённый инструмент измерений

Инструмент измерений выведен на новый уровень функциональности (Рис. 9):

  • Полностью переработан диалог команды, доступен выбор единиц измерения;
  • Добавлена возможность создания меток и декораций для измеряемых объектов, что повышает наглядность, удобство и скорость получения результата измерений 2D и 3D объектов;
  • Добавлены новые функции измерений (включая измерения 3D кривых, объём пересечения тел, создания 3D узлов внутри команды и др.);
  • Добавлена возможность сохранения результатов измерений в виде объектов, отображаемых в составе модели и обновляемых при её изменении.

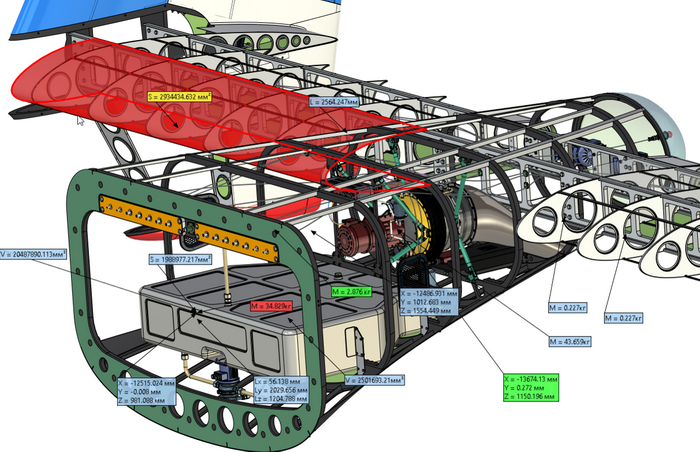

Рис. 9 Использование меток при измерении сборочного узла

Выбор 2D и 3D объектов - Обновлённый селектор

Селекция на чертежах и в 3D сцене стала удобнее и эффективнее, появились новые инструменты (Рис. 10):

  • Добавлены новые способы выбора объектов: охватывающий прямоугольник, секущий прямоугольник, замкнутая кривая, секущая кривая;
  • Добавлен режим выбора гладких последовательностей;
  • Добавлена опция управления выбора невидимых элементов (например, граней, полностью заслонённых другими гранями;
  • Новые режимы выбора работают прозрачно во всех командах системы.

Рис. 10 Селекция объектов в 3D сцене

Редактор переменных – Поддержка единиц измерения в выражениях

Продолжает развиваться направление по совершенствованию параметрических возможностей системы.

Выражения редактора переменных теперь поддерживают работу с единицами измерения (Рис. 11, 12, 13).

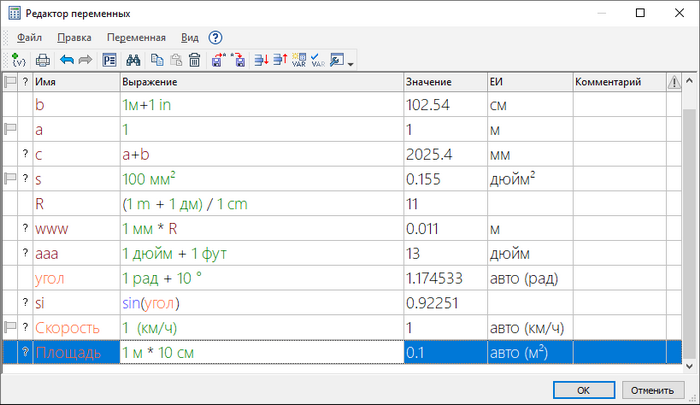

Рис. 11 Редактор переменных

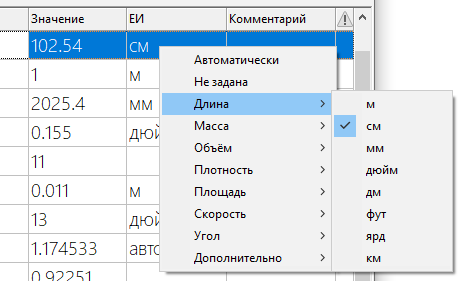

Рис. 12 Выбор единицы измерения

Рис. 13 Использование единиц измерения в параметрах объекта

Функциональность по назначению цветов и прозрачности граней

Добавлены новые функции быстрой раскраски 3D модели, когда, например, нужно на 3D модели визуально разделить разные материалы (Рис. 14). Назначение цветов и прозрачности выполняется в специальном режиме визуализации; работает без пересчёта модели.

Рис. 14 Раскраска модели с помощью нового инструмента

Обновлённый T-FLEX Viewer – для коллективной работы и решения производственных задач

Бесплатный просмотрщик файлов T-FLEX Viewer получил новые возможности по работе с файлами и управлению моделью (Рис. 15):

  • Доступность модуля измерений и расчёта масс-инерционных характеристик;
  • Профессиональное использование механизмов работы с замечаниями (рецензирования), включая функцию красного карандаша;
  • Управление визуальными свойствами и поиск объектов в 3D сцене и дереве 3D модели;
  • Возможность применение 3D сечений, плоскостей обрезки;
  • Новая стартовая страница делает работу с последними запущенными файлами более удобной

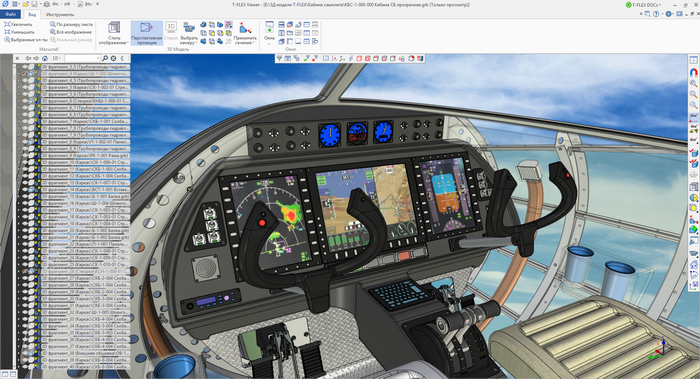

Рис. 15 Рабочее место пилота в T-FLEX Viewer 17

Все эти и многие другие возможности - в новом T-FLEX CAD 17. О запуске тестирования и выпуске версии читайте в новостях компании на сайте www.tflex.ru.

Видео демонстрирует ключевые новые возможности T-FLEX CAD 17
