Диаграмма Исикавы

Диаграмма причины-следствия Исикавы (Cause-and-Effect-Diagram)  это графический метод анализа и формирования причинно-следственных связей, инструментальное средство в форме рыбьей кости для систематического определения причин проблемы и последующего графического представления. Диаграмма причины-следствия разработана в начале 1950-х годов химиком Каорой Исикавой и названа позже его именем. Эта техника первоначально применялась в рамках менеджмента качества для анализа проблем качества и их причин. Сегодня она нашла всемирное распространение и применяется в других проблемных областях. Является одним из инструментов бережливого производства (подробнее о бережливом производстве), где используется в групповой работе для поиска проблем и их причины.

При этом методе возможные причины дифференцированно разделяются по своему влиянию на 5 основных причин: человек, машина, методы, материал, окружающая среда. Каждая из этих пяти основных причин может быть в свою очередь разделена на более подробные причины, которые соответственно могут разбиваться на еще более мелкие (см. схему 1).

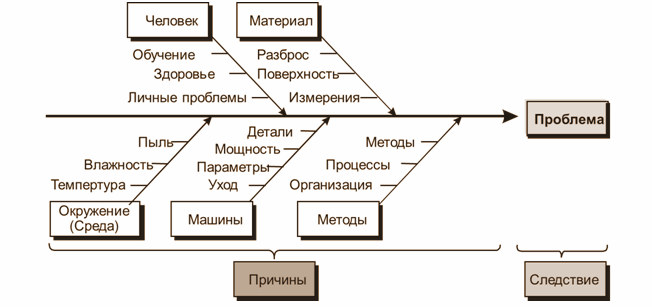

Схема 1. Принцип метода диаграммы Исикавы.

Принцип метода диаграммы Исикавы

Области применения Диаграммы Исикавы

  • Для систематического и полного определения причин возникновения проблемы;
  • Для анализа и структурирования процессов на предприятии;
  • Если необходимо визуализировать и оценивать соотношения причинно-следственных связей;
  • Для обсуждения проблем в рамках групповой (командной) работы при "мозговой атаке".

Преимущества метода:

  1. помогает группе сосредоточиться на содержании проблемы;
  2. хорошая основа для дискуссии по разнообразным причинам проблемы;
  3. позволяет группировать причины в самостоятельные категории;
  4. сосредотачивает группу на поиске причин, а не признаков,
  5. хорошо применим при групповом обсуждении, создает результат коллективного знания;
  6. является легко осваиваемым и применимым.

Недостатки:

  • для анализа комплексных проблем является слишком нечетким и объемным;
  • нельзя представить причинно-следственные связи в соединении друг с другом;
  • нет охвата причин в их взаимодействии и временной зависимости.

Последовательность построения диаграммы Исикавы

1. Проясняют и оговаривают следствие или проблему. Рисуют диаграмму и вносят основные величины влияния: исходный пункт - это горизонтальная стрелка вправо, Исходный пункт - это горизонтальная стрелка вправо, в острие которой ставят ясно сформулированную проблему. К линии под наклоном стыкуют стрелки основных причин влияния на проблему.

2. Отрабатывают более подробно по каждой основной причине возможные более подробные величины влияния и вносят под наклоном к основной стрелке. Если устанавливают, что в основе этих причин лежат другие, то боковая стрелка снова может разветвляться; таким образом получают более мелкое разветвление.

3. Проверяют полноту: действительно ли учтены все возможные причины. Посредством визуализации могут легко обнаружиться еще и другие причины.

4. Выбирают более реалистичные высказывания о причинах. Потенциальные причины оцениваются в отношении их степени влияния на проблему. Затем устанавливается перечень причин с наибольшей реальной степенью влияния.

5. Проверяют установленные самые вероятные причины на достоверность: посредством опроса специалистов в заключении анализируется, обнаружились ли действительно правильные причины проблемы.

Производственный пример: построение диаграммы причины-следствия Исикава для анализа проблемы «дефект соединительного шланга» представлен на схеме 2. Еще один более объемный пример обязательно посмотрите в статье Концепция предприятия на основе диаграммы Исикавы: сборка на заводе Renault Trucks.

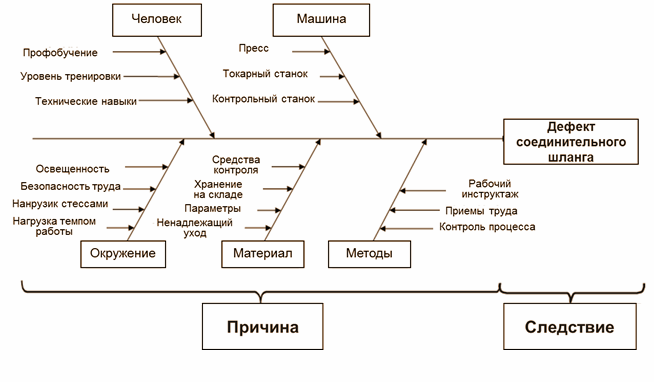

Схема 2. Диаграмма Исикавы проблемы «дефект соединительного шланга»

Проблемы «дефект соединительного шланга»

Смотрите также: Цикл Деминга«LEAN. Бережливое производство. Практическое руководство».
